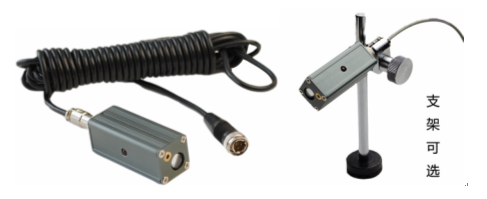

RP660G激光测速传感器

产品时间:2021-04-07 18:48

简要描述:

RP660G-03激光转速传感器发射激光束到旋转轴上,在旋转轴上的反光标志(反光纸)产生每转一个反光脉冲, 由该探头转换为TTL电信号,用于和相应仪器配合测量转速、相位、以及为动平衡仪...

详细介绍






RP660G-03激光转速传感器发射激光束到旋转轴上,在旋转轴上的反光标志(反光纸)产生每转一个反光脉冲, 由该探头转换为TTL电信号,用于和相应仪器配合测量转速、相位、以及为动平衡仪提供基准和触发采样。
二、技 术 规 格
输出电信号: TTL脉冲上升沿对应从黑到白
脉冲指示灯: LED,在脉冲位于高电平时显示
工作温度范围: -20-50 oC
转速测量范围: 1 - 60000转/分
探头到轴的工作距离: 1 - 120 cm
电源: 12 – 32Vdc, <40mA
外形尺寸(mm): 65(长) × 25(宽) × 25(高)
重量: 45 g
连接线:12-32Vdc电源,地(公共端),TTL输出
三、接 线 方 法
红色接电源,黄色接输出信号,黑色接地。
四、注意事项
1. 为避免地线干扰,传感器的各接线端子与外壳是绝缘的。连线时注意不要短路。
2. 反光纸与被测物体的颜色反差越大,测量结果越好。如反差不明显,建议以涂刷黑漆或粘贴黑色胶布等方式增加反差。
